Uwaga!!!
Należy pamiętać, iż instalacja nawadniająca wymaga odwodnienia przed nadejściem mrozów. W tym celu należy wcześniej przygotować podłączenie instalacji do kompresora. Do opróżnienia domowej instalacji wystarczy mały kompresor z ustawionym ciśnieniem 3-4 bar. Zbyt wysokie ciśnienie może uszkodzić instalację.
Tego typu podłączenie najłatwiej wykonać w studzience zaworowej, montując szybkozłącze do kompresora na kolanie kolektorowym (zdjęcie poniżej).
Przedmuchiwanie wykonuje się pojedynczo każdą z sekcji (ok. 2-3 razy w zależności od długości magistrali) otwierając elektrozawór sterownikiem lub ręcznie.
I. MONTAŻ KOLEKTORA Z ELEKTROZAWORAMI

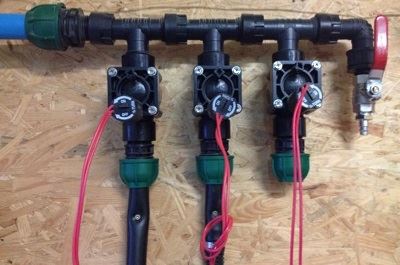

Poniżej na zdjęciu pokazano sposób budowy kolektora z elektrozaworami
Krok 1: Wkręcić elektrozawory na złącza kolektorowe, uszczelniając gwint taśmą teflonową lub nicią hydrauliczną.
Krok 2: Usunąć pomarańczowe zaślepki będące w żeńskich wejściach złączek kolektorowych.
Krok 3: Połączyć ze sobą kolejno złącza kolektorowe tak, aby zmieścić całość w studzience zaworowej.
Poszczególne trójniki i kolana kolektorowe łączy się ze sobą bez użycia uszczelnień – złącza posiadają uszczelkę gumową. Należy pamiętać o usunięciu pomarańczowych zaślepek zabezpieczających uszczelkę przed wypadnięciem podczas transportu.
Krok 4: Wkręcić przeloty do elektrozaworów uszczelniając gwint taśmą teflonową lub nicią hydrauliczną.
Krok 5: Całość przymierzamy do studzienki zaworowej i ewentualnie wycinamy w niej brakujące otwory (np. otwornicą). Niektóre modele studzienek posiadają już częściowo wycięte otwory.
Krok 6: Wykopujemy w ziemi odpowiedniej wielkości i głębokości dół tak, aby zmieścić w nim studzienkę oraz doprowadzić poszczególne rury.
Umieszczamy w nim studzienkę – podsypując spód tłuczniem, by kolektor nie leżał bezpośrednio na ziemi. Dzięki takiemu drenażowi unikniemy powstawaniu błota w studzience. Pokrywa studzienki powinna być równo z powierzchnią gruntu.
Następnie podłączamy rury poszczególnych sekcji przeprowadzając je przez wcześniej wykonane otwory w studzience.
II. MONTAŻ POSZCZEGÓLNYCH SEKCJI
Występują dwa rodzaje złącz.
Złącza skręcane PE
wystarczy poluzować nakrętkę, wcisnąć mocno rurę tak, by przeszła przez oring uszczelniający i dobrze dokręcić nakrętkę.
Złącza wciskane PP
Należy podgrzać rurę (opalarką lub wkładając ją do naczynia z gorącą wodą), nałożyć na nią opaskę zaciskową, a następnie wcisnąć złącze. W miejsce połączenia nasunąć opaskę i ją zacisnąć, w celu dodatkowego zabezpieczenia.
Wykopy wykonujemy zgodnie z wcześniej opracowanym projektem.
Głębokość dołu ok. 30-40cm.
W przygotowane dołki umieszczamy rury odpowiednich średnic, tak jak na projekcie. Z reguły rura główna (magistrala) jest większej średnicy niż rury łączące z nią poszczególne zraszacze.
W miejscach gdzie ma być podłączony zraszacz, przecinamy rurę, wstawiamy trójnik i podłączamy rurę zasilającą pojedynczy zraszacz.
Do zraszacza wkręcamy odpowiednie kolano uszczelniając gwint taśmą teflonową lub nicią hydrauliczną. Następnie podłączamy rurę doprowadzającą. Zraszacze obsadzamy bezpośrednio w ziemi - nie potrzebna jest żadna dodatkowa stabilizacja.
 |
 |
Uwaga!!! Nie zaleca się montażu zraszaczy bezpośrednio na trójnikach z gwintem. Takie podłączenie powoduje, iż rura pod ciśnieniem wody napręża na złącze z dwóch stron i może go wypchnąć do góry (wówczas zraszacz skosimy kosiarką) bądź wciągnie go pod ziemię (wówczas spływająca woda z ziemią może zapchać tłok zraszacza).
Dodatkowym minusem takiego montażu jest jego zbyt mała elastyczność. W przypadku większego nacisku na zraszacz może nastąpić wyłamanie złącza.
III. PODŁĄCZENIE STEROWNIKA Z ELEKTROZAWORAMI I CZUJNIKIEM DESZCZU
Szczegółowy sposób podłączenia sterownika z elektrozaworami i czujnikiem deszczu opisany jest w instrukcji sterownika. Instrukcje do sterowników oraz zraszaczy można pobrać z zakładki do pobrania.
IV.REGULACJA DYSZ MP ROTATOR
 |
 |
